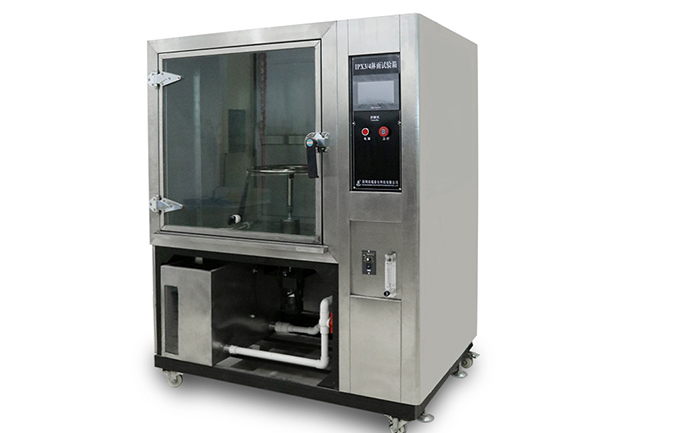

箱式淋雨試驗箱是一種人工模擬淋雨的試驗箱，使用它之前必須要看箱式淋雨試驗箱說明書，眾所周知只有了解它的結構技術參數和試驗原理才能更好的掌握它，以后無論是工作狀態還是貯存狀態，都會不同程度受到各種水的影響，其中淋雨最常見，進行淋雨試驗是防止這些設備在經過雨水滲透和淋雨時或之后的工作效能改變程度。

【1】箱式淋雨試驗箱結構特點:
1.箱體外殼材料采用優質不銹鋼板發紋處理，內膽材料采用不銹鋼光板;
2.大面積可視玻璃門，便于觀測試驗箱體內被測試樣狀況;
3.擺管擺動：通過步進電機，擺管控制系統采用自動化控制，擺管角度、擺管速率可以通過儀表設定而實現;
4.水泵供水，配流量（壓力）調節閥。供水箱配有水質過濾器，進水浮球閥，排水閥，如需要加熱，水箱內還可以裝上電加熱管與溫控儀。下水道設計在箱體底部可以迅速排放，不會積水;
5.噴嘴：根據試件的大小，箱體的內容積決定擺管的彎曲半徑;噴嘴為可折式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，可調節噴水方向，使射出的水滴均勻，流量充足;
6.可調轉速的樣品臺，臺面為不銹鋼，電機旋轉，減速機調整合適的轉速;

7.淋雨試驗箱底部采用高品質可固定式PU活動輪，方便用戶搬移。

【2】型號規格：
1.型號: RTE-LY－500
內箱尺寸:(寬*高*深mm) 800×800×900
外箱尺寸:(寬*高*深mm) 1070×1350×1850
2.型號: HT/LY－1000
內箱尺寸:(寬*高*深mm) 1000×1000×1100

外箱尺寸:(寬*高*深mm) 1090×1430×1850

【3】技術參數:
1. 噴水環半徑：RTE-LY－500：375mm,HT/LY－1000：450mm ；
2. 水管直徑：16mm；
3. 噴孔直徑：0.4mm ；
4. 孔徑間距： 50mm；
5. 擺管擺幅:180°±20°；
6. 擺管速度:60°/S
7. 試驗臺轉速:1r/min（也可為無極調速（選配））；
8. 淋雨水壓：約98～106Kpa；

7. 電源要求：AC380（±10%）V/50HZ  三相五線制；

【4】系統結構:
1. 控制系統：用可編程邏輯控制器（液晶顯示器）來完成對整個系統的時間、角度、順序控制；
2. 采用步進電機控制角度有效保證試驗按標準運行；
3. 擺管角度采用PLC驅動步進電機（角度任意設置和顯示）；
4. 流量顯示：高精度有機玻璃轉子流量計；
5. 供水系統：儲水箱、增壓泵 ；
6. 標準配置：噴頭若干只、通針；
7. 時間控制器：進口可編程時間電腦集成控制器；

8. 安全保護：漏電、短路、電機過熱、聲訊報警、接地保護。

【5】參考標準:
GB4208-2008 外殼防護等級（代碼IPX3、IPX4）；
GB4706.1-2005 家用和類似用途電器的安全通用要求；
GB7000.1-2008 燈具一般安全要求與試驗；
GB/T10485-2007防水試驗。
【6】箱式淋雨試驗箱的操作說明：
1、淋雨老化試驗箱首先要接通電源，然后再打開電源的開關，電源燈亮了就表示控制器會自動進入定值停止的界面;按照操作說明手冊來進行，先設定好試驗的操作然后在根據所設定的操作模式進入到測試的狀態；
2、在測試的過程中若是想要觀察箱內的變化狀況時，可以開啟門燈的開關，從視窗中查看試驗的變化;在控制器上會顯示出測試箱內的溫度和濕度的變化；
3、打開箱門的把手，把測試樣品從樣品架上取出查看試驗后的樣品，并且要記錄好測試的狀態，最后這次的試驗就完成了；
4、淋雨老化試驗箱測試完畢后要關掉電源的開關，再關進水系統；還有小編在這要提醒大家的是，在擺放試驗樣品的時候，樣品的容量不可以超過測試區容量的三分之二。
